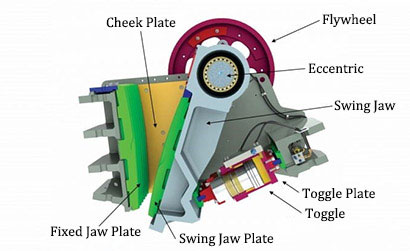

Dalam produksi pasir dan kerikil, penghancur rahang merupakan peralatan penghancur yang relatif umum, yang terdiri dari rangka, pelat rahang dan pelat pelindung samping, komponen transmisi, perangkat penyetelan, roda gila, perangkat pelumasan, dll. Di sini, kami akan memperkenalkan secara singkat enam komponen utama penghancur rahang.

1. Rangka

Rangka adalah rangka kaku dengan empat dinding yang terbuka di bagian atas dan bawah. Fungsinya adalah untuk menopang poros eksentrik dan menahan reaksi material yang dihancurkan. Rangka harus memiliki kekuatan dan kekakuan tertentu. Rangka biasanya dicor secara keseluruhan dengan baja cor. Untuk mesin kecil, rangka juga dapat diganti dengan besi cor berkualitas tinggi. Rangka mesin besar umumnya dicor dalam bentuk balok dan kemudian disatukan dengan sekrup. Proses pengecoran relatif rumit. Rangka penghancur rahang kecil yang dikembangkan sendiri juga dapat dilas dengan pelat baja dengan ketebalan tertentu, tetapi kekakuannya tidak tinggi.

2. Rahang dan rangka penjepit

Rahang tetap dan rahang bergerak terdiri dari dua bagian: dudukan rahang dan pelat rahang. Pelat rahang merupakan bagian kerja dan dihubungkan ke dudukan rahang dengan sekrup, besi baji, dll. Dudukan rahang rahang tetap merupakan dinding depan rangka, dan rahang bergerak digantung pada kelilingnya. Diperlukan kekerasan dan kekuatan tertentu untuk menahan gaya reaksi selama penghancuran, sehingga baja cor atau besi cor paling banyak digunakan.

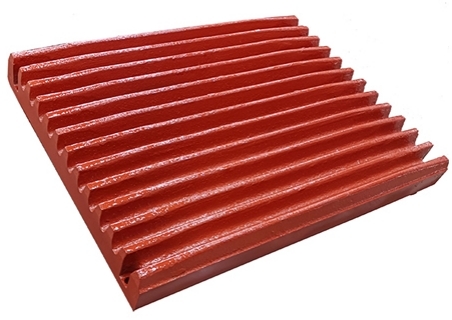

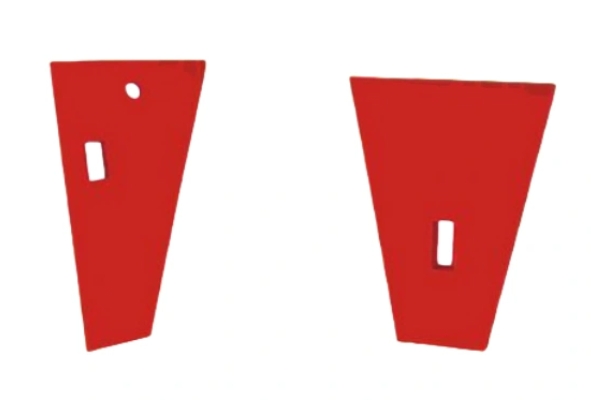

Suku cadang penghancur rahang yang diproduksi oleh perusahaan kami

3. Komponen Penggerak

Poros eksentrik adalah poros utama crusher, yang mengalami pembengkokan dan torsi yang besar. Bushing bagian dalam bantalan dicetak dengan paduan Babbitt dan diberi perlakuan permukaan. Sebuah katrol dipasang di salah satu ujung poros eksentrik dan sebuah roda gila dipasang di ujung lainnya.

4. Penyetel

Mekanisme penyetelan tersedia dalam bentuk baji, bantalan, hidrolik, dan sebagainya. Struktur baji yang umum digunakan terdiri dari dua struktur baji. Struktur baji depan dapat bergerak maju mundur untuk mendorong bagian belakang; baji belakang adalah baji penyetel yang dapat bergerak naik turun. Kemiringan kedua baji dibalik, dan sekrup menggerakkan baji belakang untuk bergerak naik turun guna menyesuaikan besarnya pelepasan. Jaw crusher kecil menyesuaikan pelepasan dengan menambah atau mengurangi jumlah spacer antara braket pelat dorong dan rangka.

5. Roda Gila Berputar

Roda gila penghancur rahang digunakan untuk menyimpan energi yang dihasilkan oleh gerakan rahang yang dapat digerakkan, yang kemudian digunakan untuk pembentukan industri, sehingga konsistensi kerja mesin menjadi lebih konsisten. Katrol juga berfungsi sebagai roda gila. Material roda gila umumnya besi cor atau baja, dan merupakan satu kesatuan pada mesin kecil. Saat membuat dan memasang roda gila, perhatian harus diberikan pada keseimbangan statisnya.

6. Mekanisme Pelumasan

Bantalan poros eksentrik umumnya dilumasi dengan sirkulasi sentral. Permukaan bantalan poros utama dan pelat dorong biasanya dilumasi dengan gemuk yang dioleskan oleh pistol oli manual. Karena sudut ayun nosel yang bergerak kecil, sulit untuk melumasi poros utama dan selongsong bantalan. Biasanya, beberapa alur oli aksial digali di bagian bawah selongsong bantalan, dan alur oli melingkar digali di tengah untuk menghubungkan kedua selongsong bantalan, kemudian pompa oli digunakan untuk memaksa mentega kering melumasi selongsong bantalan.

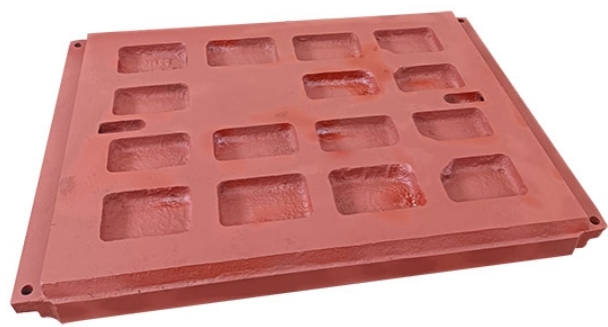

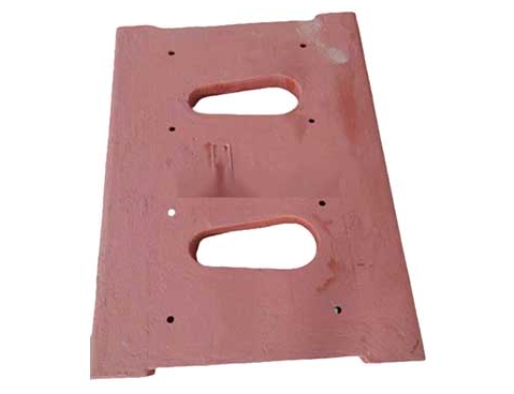

Suku cadang penghancur rahangdiproduksi oleh perusahaan kami
